PCI-69527

24 位元高解析動態訊號擷取與生成模組

  • 符合 PXI Rev. 2.2 規格

  • 2-CH 同時類比輸入與 2-CH 同時類比輸出

  • 432 kS/s 最大取樣率,軟體可程式化

  • 可程式化的輸入範圍:±40 V、±10 V、±3.16 V、±1 V、±0.316 V

  • 可程式化的輸出範圍:±10 V、±1 V、±0.1 V

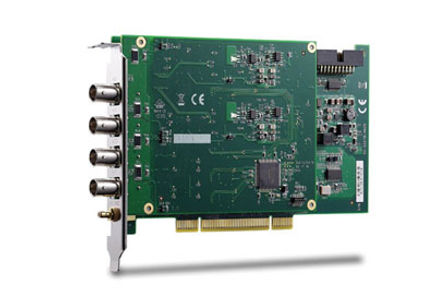

      PCI-9527 是高效能、雙通道類比輸入、雙通道類比輸出的動態訊號擷取卡。此卡專為音訊測試、聲學量測與振動分析所設計。



      凌華科技 PCI-9527 的特點包括兩個 24 位元類比輸入通道可同步進行取樣。24 位元 sigma-delta ADC 提供高解析最高 432 KS/s 取樣率,適用於更高的頻寬動態訊號量測。只要將卡上的 DDS 時脈源設為適合的頻率,即可調整取樣率。所有通道都支援同步取樣且可接受從 ±40 V 至 ±0.316 V 的輸入範圍。PCI-9527 的類比輸入支援軟體可選擇 AC 或 DC 耦合與 4 mA 偏壓電流,適合整合式電子壓電 (IEPE) 感應器。



      凌華科技 PCI-9527 也提供兩個 24 位元解析度及高傳真類比輸出的通道。依照軟體可程式化的速率,輸出最高可以同步達到 216 KS/s。軟體可程式化的輸出範圍可以提供輸出通道 ±0.1 V、±1 V、±10 V 的可用電壓。
